공기압시험 개요
공기압 시험은 기존의 수밀시험의 단점들을 보완하여 하수관로의 누수여부를 효율적으로 검사 합니다.
신규, 기존 및 보수공사 후의 관로 시공검사 방법으로 빠르고 정확하며 경제적입니다. 간단한 시험방법으로 검사시간이 절감되며, 지하수위와 관계없이 시험이 가능합니다. 누수예상구간에 대한 부분적인 공기압시험 및 정확한 누수지점 파악이 가능합니다.

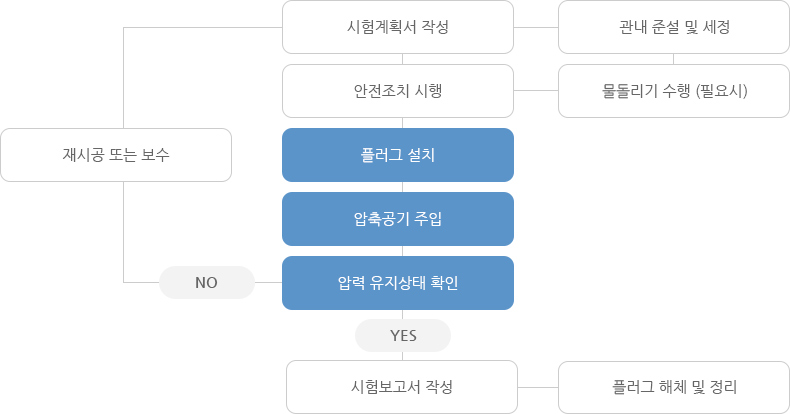

공기압시험 작업순서
공기압시험 검사방법
1공기압시험은 공기압을 통해 관거의 경간 및 이음부의 수밀성을 검사하기 위하여 수행하며, 맨홀의 경우는 파손 등을 우려하여 공기압시험에서는 제외한다.
2관거시험은 동일한 압력에서도 물과 공기의 특성 차이 때문에 공기압 시험 결과와 수압시험 결과를 동일하게 볼 수 없으며, 공기압 시험은 관거 공극, 수분함량 및 관 두께에 영향을 많이 받는다.
3수밀성이 확인된 관거시설 일 지라도 공기압을 적용할 시에는 일정한 공기의 손실(air loss)이 불가피 하다.
따라서 중력식 하수 관거에 저압공기 시험시 관종별 특성에 따른 고유의 공기 손실과 관의 파손 부위 및 불량 이음부에 의한 공기손실을 구분하여야 한다.
4공기압시험 법에는 정압시험(constant pressure method)과 가변압 시험(time pressure method)로 구분되며, 하수관거 수밀검사에는 가변압 시험을 적용한다.
5공기압시험은 신설관거의 경우 시험 방법이 관거의 관경과 검사압(Po), 허용 감압량(△Po)에 따라 LC, LD방법으로 나누어지며, 기존 관거의 경우는 관경에 따라 나누어지나 적용방법은 발주자와 협의하여 결정하고 수행한다.
6대형 관거의 경우 (1000mm이상)는 이음부를 위주로 시험하며, 공기압 시험보고서를 작성한다.
7압공기시험법을 적용할 시에는 다음을 주의하여 적용하여야 한다.
공기압시험 관경별 허용량공기압시험의 적용기준 및 검사압(Po), 허용감압량(△Po), 측정시간(t)
| 구분 | 대상 | 검사방법 | 예비가압 시간 (분) |
검사압Po (kPa) |
관경별(d,㎜) · 측정시간(t,분) | 허용감압량△Po (kpa) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ∮100 | ∮200 | ∮300 | ∮400 | ∮600 | ∮800 | ∮1000 | ||||||
| 신설 및 전체 보수 | 관거 (Ⅰ·Ⅱ) |
LC | 5 | 10 | 3²) (3)²) |
3(3) | 4 (3) |
5 (4) |
8 (6) |
11 (8) |
14 (10) |
1.5 |
| LD | 20 | 1.5 (1.5) |
1.5 (1.5) |
2 (1.5) |
2.5 (2) |
4 (3) |
5 (4) |
7 (5) |
1.5 | |||
| ∮1000초과관경에 대해서는 이음부 시험으로 수행하되 초과관경에 대한 측정 시간은 계산식①에 근거하여 계산하고, 검사압은 실설관거 AL, LB, LC, LD 시험 방법에 준함 | ||||||||||||
| 검사방법중 LC, LD중에서 선택하여 수행하되, 측정시간 t는 - LC방법:92˚A/V - LD방법:64˚A/V ( V:시험공간체적,A:시험공간에서의관거면적 ) |
||||||||||||
주 :
1) 관거Ⅰ : 습윤콘크리트관 및 그 외의 재질관, 관거Ⅱ : 건조콘크리트관
2) 관거 Ⅰ의 측정시간
3) 관거Ⅱ의 측정시간
4) 이음부는 관거전단면 또는 원형단면 가압시험으로 구분
계산식 : 신설관거 시험시 측정기간을 계산하며, 표에 제시된 관경이 없거나 ∮1000 초과하는 이음부 시험 시 본 계산식을 근거하여 측정시간을 계산
공기압시험 효과
물을 이용하지 않고 공기를 이용하는 측면으로 비용의 절감
물을 공급받는 비용과 시간의 단축으로 공사비 절감
관거매설 중 수밀시험에 있어 공기압시험 후 물의 배출로 인한 관거 매설공사에 장애발생 없음
공기를 사용함으로써 계절에 관계없이 누수시험 시행
작업시간 단축
누수가 있는 부위에 대해 신속하게 보수

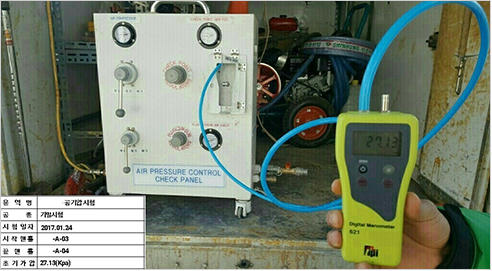

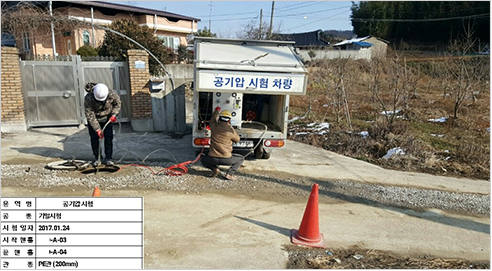

작업 사진
