비굴착보수·커팅

비굴착보수공사 개요

지중에 매설되어 있는 각종 상하수관로는 시간이 지남에 따라 점차 노후되며 이에 따른 유출수 또는 유입수로 인한 식수 오염 및 하수가 밖으로 흘러나와 토양은 물론 지하수를 오염시키는 등 생활환경을 저해하는 심각한 문제점이 있습니다. 이와 같이 노후된 관로를 보수함에 있어 비굴착 보수장치 및 공법은 땅을 파지 않고, 크랙 등이 발생된 노후 매설관로 속에 보강튜브를 삽입시켜 하수관 속에 새로운 복합관을 형성시키는 공법으로써 시공성, 신뢰성, 경제성 면에서 장점이 많은 공법입니다.

환경적 하수 유출에 의한 지하수, 하천, 토양, 오염방지, 교통체증, 악취, 자연훼손을 최소화
기술적 진보적인 관거 보수공법 개발의 귀중한 자료를 활용, 반영구적인 보수공법 개발로 LCC가 최적화된 하수관보수기술로의 발전
경제적 뛰어난 강도 복원성으로 유지, 보전하기 위한 보수비용의 절감효과, 외국기술 도입 및 보수자재 수입억제에 의한 국내자본의 유출억제

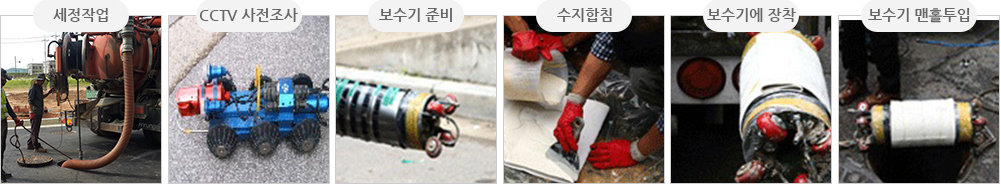

비굴착보수공사 작업순서

STEP 01

준비작업

세정 준비 작업

와이어 설치 준비 작업

STEP 02

세정작업

세정작업 : 하류측 맨홀로부터 고압세정차로 관거내를 세정한다.

와이어설치작업 : CCTV카메라차나 통선기에 의해서 와이어를 관거내에 통선한다.

STEP 03

CCTV카메라 사전조사 작업

보수개소확인 : CCTV카메라를 사용하여 보수개소의 위치, 불량의 정도를 확인한다.

보수전 녹화 : 보수전의 상태를 CCTV녹화, 사진촬영을 한다.

STEP 04

부분보수 준비작업

보강제제단 및 수지대합 : 보강용 유리섬유 및 부직포를 관경에 맞게 재단하고, 주제 및 첨가제를 보수개소의 필요조건에 의해서 계량, 배합한다.

수지합침 : 배합수지를 보강재에 합침 후 적층시킨다.

보수기에 장착 : 보수재를 보수기에 장착한다.

STEP 05

내부 보수작업

관내유도 : 보수재를 장착한 보수기를 관거내에 CCTV카메라로 확인하면서 보수포인트에 설치한다.

보수기팽창 : 보수위치를 잡으면 보수기를 팽창시킨다.

STEP 06

시공 확인작업

보수기철거 : 경화양생시간을 확인 한 후, 보수기를 철거한다.

보수상황 확인 : CCTV카메라를 사용해서 보수상황을 확인한다.

보수 후 녹화 : 보수 후의 상태를 CCTV녹화, 사진촬영을 한다.

STEP 07

정리작업

정리 : 지수전을 철거하고 맨홀 뚜껑을 닫는다.

작업차 이동, 작업대 철거 : 작업차를 이동하고 작업전용대를 철거한다.

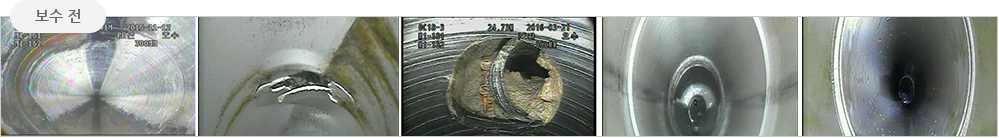

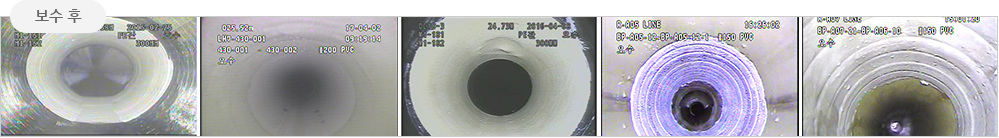

비굴착보수공사 (보수 전·후)

비굴착보수공사 효과

매설관 보수공사 공기의 획기적 단축

굴착에 따른 상권피해, 교통장애, 소음, 분진등을 최소화하여 사회간접자본 손실 방지

굴착공사시 발생될 수 있는 각종 안전사고(가스폭발, 통신관절단)방지

도로의 굴착 규제, 타 지하 매설물로 인한 제약에서 해방, 계획적인 사업추진

고도화된 비굴착 방식으로 관거보수의 선진화를 도모하고 단시간에 정밀 보수

정밀생산공단의 분진, 소음을 최소화 하여 제품의 생산성 향상효과
